1. Introduzione
Con l'HomeServer AjaxVisu viene offerta una possibilità di comando dell'HomeServer
o FaciltyServer basata su browser. La visualizzazione viene realizzata in HTML con tecnologia Ajax
attuale.
1.1. Avvertenze generali
Le istruzioni, i dati, i valori, ecc. contenuti nel presente manuale possono
subire modifiche senza preavviso. Anche le figure sono soggette a cambiamenti.
Con riserva di modifiche tecniche.
Con riserva di modifiche tecniche.
Avvertenza: Per informazioni più aggiornate visitare il sito Internet
di Gira
Poiché il software per l'apparecchio acquistato viene perfezionato
e aggiornato costantemente, le indicazioni di questo manuale possono non essere
aggiornate. Per le più recenti informazioni sul prodotto visitare il sito Internet di
Gira:
http://www.gira.de
Sono disponibili anche aggiornamenti del software e la documentazione sul prodotto.
http://www.gira.de
Sono disponibili anche aggiornamenti del software e la documentazione sul prodotto.
1.2. Requisiti del sistema
Condizione per l'utilizzo di AjaxVisu:
- HomeServer o FacilityServer.
- Software Expert a partire dalla versione 2.2.071114 (a partite dal 14.11.2007)
- Firmware HomeServer o FacilityServer a partire dalla versione 2.2.071114 (a partire dal 14.11.2007)
- Pannello di comando con browser Internet (ad esempio PC Windows o computer Apple)
1.3. Campo di applicazione
L'HomeServer AjaxVisu amplia la visualizzazione HomeServer/FacilityServer
attuale. Non è consentito un impiego diverso dell'apparecchio e del software. La Gira
declina qualsiasi responsabilità per guasti e danni derivanti da un uso illegittimo dell'apparecchio
e/o del relativo software; in questo caso la garanzia è nulla.
Le sezioni Menu e Query non sono in dotazione.
1.4. Particolarità
L'HomeServer AjaxVisu offre la possibilità di definire pagine di
visualizzazione di diversa grandezza.
Una pagina di visualizzazione può essere richiamata come maschera PopUp.
In un progetto non sono necessari design supplementari per l'HomeServer AjaxVisu. Il layout viene definito dalla visu.
Una pagina di visualizzazione può essere richiamata come maschera PopUp.
In un progetto non sono necessari design supplementari per l'HomeServer AjaxVisu. Il layout viene definito dalla visu.
2. AjaxVisu
2.1. Progetto campione
Al software Expert HomeServer/FacilityServer è accluso un esempio di progetto.
Il nome dell'esempio di progetto è
campione-aaaammgg-av.de
"aaaammgg" indica la data del rispettivo file.
campione-aaaammgg-av.de
"aaaammgg" indica la data del rispettivo file.
2.1.1. Entità del progetto campione
In modalità a tutto schermo l'esempio di progetto ha una risoluzione
di 1024 x 768. Sono disponibili le seguenti maschere di visualizzazione:
- Timer universale
- Buddy list
- Immissione di valori
- Immissione di data+ora
2.1.2. Più progetti
Se si lavora contemporaneamente a più progetti trasmettendoli a turno all'HomeServer
o al FacilityServer, si raccomanda di effettuare sempre le seguenti operazioni:
Avvertenza
Prima di passare ad un altro progetto cancellare la memoria cache
del browser.
Poiché si usano gli stessi nomi di file in progetti diversi ma i contenuti
di questi file possono essere diversi, il browser può visualizzare cose errate se, invece
dell pagina attuale, il browser trae i dati dalla memoria cache e tenta di visualizzare la
pagina omonima di un latro progetto.
2.2. HSAjaxFramework (strumento)
HSAjaxFramework è uno strumento di Windows che avvia il Microsoft Internet
Explorer (IE). Non vengono visualizzati elementi di controllo dell'IE, ad esempio i
pulsanti di navigazione, ecc.
Mediante parametri si possono impostare la posizione e la grandezza della finestra, la larghezza del bordo e la rappresentazione della finestra.
HSAjaxFramework può essere richiamato in due modi diversi: con o senza parametri. Come parametro si può trasmettere la <key> descritta di seguito. Nel richiamo senza parametri compare una maschera di selezione.
Immettendo un URL nella maschera di selezione, HSAjaxFramework viene avviato in modalità a tutto schermo.
Mediante parametri si possono impostare la posizione e la grandezza della finestra, la larghezza del bordo e la rappresentazione della finestra.
HSAjaxFramework può essere richiamato in due modi diversi: con o senza parametri. Come parametro si può trasmettere la <key> descritta di seguito. Nel richiamo senza parametri compare una maschera di selezione.
Immettendo un URL nella maschera di selezione, HSAjaxFramework viene avviato in modalità a tutto schermo.
2.2.2. Percorso ed entità
HSAjaxFramework si trova in tools\hsav.
Tutti i parametri impostabili vengono creati nel file di definizione list.hs
(formato XML)
utilizzando un text editor.
utilizzando un text editor.
Il file è formato dai seguenti parametri (tag XML):
Definizione dei parametri list.hs
Definizione dei parametri list.hs
| Parametro | Tag XML | Descrizione |
|---|---|---|
| Sezione | <device> | All'interno di questo tag XML viene definito un HomeServer o un
FacilityServer. In questo file si possono definire più HS/FS, ognuno mediante un proprio tag XML <device>. |
| Chiave univoca | <key> | Con questo parametro si può richiamare il programma. Tutti gli altri parametri
vengono considerati automaticamente. Esempio: Listing del codice per <key> |
| Dimensioni della finestra | <windowstate> | 0 = normale 1 = massimizzata |
| Titolo della finestra | <border> | 0 = senza bordo (schermo intero, barra di Windows assente) 1 = con bordo (finestra con riga d'intestazione e la barra di Windows è visibile) |
| Rappresentazione della finestra | <ontop> | 0 = normale 1 = finestra sempre in primo piano |
| Descrizione | <text> | Nome dell'HS/FS per l'elenco di selezione nel programma |
| URL per il richiamo dell'HS/FS | <url> | Si osservi che i caratteri non conformi con XML devono essere mascherati. Per esempio: "&" va scritto come "&". |
| Posizione orizzontale della finestra al richiamo | <pos_x> | Posizione in cui viene collocato il vertice superiore sinistro della finestra. (destra/sinistra) Si considera solo se <windowstate> = 0. |
| Posizione verticale della finestra al richiamo | <pos_y> | Posizione in cui viene collocato il vertice superiore sinistro della finestra. (sopra/sotto) Si considera solo se <windowstate> = 0. |
| Larghezza della finestra | <width> | Si considera solo se <windowstate> = 0. |
| Altezza della finestra | <height> | Si considera solo se <windowstate> = 0. |
2.2.3. Esempio <key>
Codice sorgente list.hs:
<?xml version="1.0" encoding="ISO-8859-1"?>
<devices>
<device>
<key>Gira</key>
<text>Gira sample project</text>
<url>http://192.168.0.11/opt/hsav-gira_it/startgast.htm</url>
<windowstate>1</windowstate>
<border>1</border>
</device>
</devices>
<devices>
<device>
<key>Gira</key>
<text>Gira sample project</text>
<url>http://192.168.0.11/opt/hsav-gira_it/startgast.htm</url>
<windowstate>1</windowstate>
<border>1</border>
</device>
</devices>
2.2.4. Trasferimento dei parametri
Il programma può essere avviato anche tramite trasferimento dei
parametri.
Se non vengono trasferiti parametri, compare una maschera di selezione.

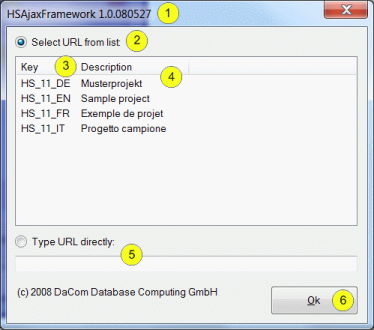

Fig. 2.1: Maschera di selezione per il trasferimento dei parametri
Fig. 2.1: Maschera di selezione per il trasferimento dei parametri
Descrizione degli elementi della finestra di selezione
| Parametro | Numero di riferimento | Descrizione |
|---|---|---|
| Titolo della finestra | Punto 1 | Nome del programma con numero della versione. |
| Pulsante radio | Punto 2 | Cliccare per selezionare un HS/FS dall'elenco. |
| Colonna "Key" | Punto 3 | Chiave univoca per il nome di un HS/FS. Questo valore può essere trasferito a HSAjaxFramework come parametro al suo richiamo. |
| Colonna "Description" | Punto 4 | Breve descrizione dell'HS/FS. |
| Pulsante radio | Punto 5 | Cliccare per poter digitare un URL nel campo di immissione.
Esempi:
|
| Pulsante OK | Punto 6 | Cliccare per confermare le immissioni. |
2.3. Messa in servizio
2.3.1. Setup
I progetti già creati possono essere ampliati dell'HomeServer AjaxVisu
senza alcun design supplementare. Nell'Expert aprire la voce di menu Setup.
Nella maschera Impostazioni progetto creare i due simboli seguenti (vedere figura
2.2). Nella definizione è decisivo l'ID immagine.

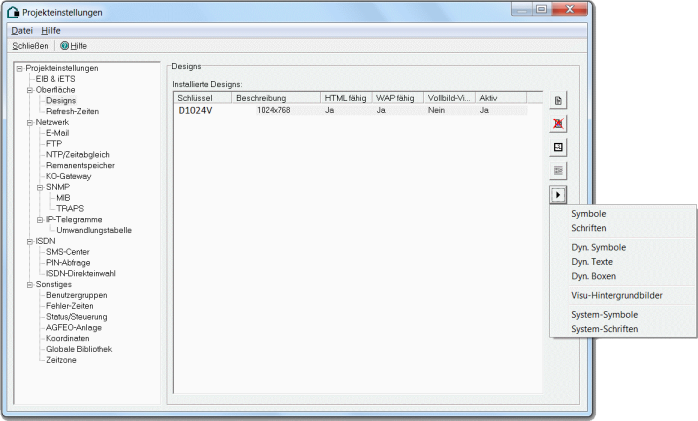

Fig. 2.2: Creazione di due simboli in "Impostazioni progetto"
- ID immagine: XXPAGE
- ID immagine: XXPOPUP
Fig. 2.2: Creazione di due simboli in "Impostazioni progetto"
Avvertenza: non creare tramite copia o duplicazione!
Si osservi che i due simboli non possono essere creati copiando o
duplicando un altro simbolo.
2.3.2. Diritti utente
Per poter utilizzare l'HomeServer AjaxVisu, nel software Expert si
deve consentire agli utenti interessati l'accesso in
Utente / Diritti utente / Interfaccia / Programma client
.
Utente / Diritti utente / Interfaccia / Programma client
.
2.3.3. Dimensioni della pagina
Limitare la superficie di una pagina di visualizzazione standard è
possibile con il simbolo XXPAGE. Mettendo questo simbolo in una pagina di visualizzazione,
si definisce il vertice inferiore destro. Tutte le informazioni esterne alla superficie
limitata non vengono visualizzate.

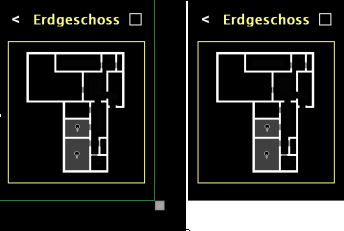

Fig. 2.3: Esempio di impostazione delle dimensioni della pagina
Applicare il simbolo come descritto in precedenza:
ID immagine: XXPAGE
Denominazione (nome): "Dimensioni_pagina_Ajax".
Il simbolo può essere utilizzato opzionalmente. Se non si utilizza questo simbolo, il browser visualizza l'intera superficie della pagina visu.
Si consiglia di utilizzare un piccolo simbolo quadrato. Il vertice superiore sinistro del simbolo definisce le dimensioni della pagina. Le dimensioni e il colore del simbolo XXPAGE sono irrilevanti perché il simbolo si trova all'esterno della superficie di visualizzazione definita.
Fig. 2.3: Esempio di impostazione delle dimensioni della pagina
Applicare il simbolo come descritto in precedenza:
ID immagine: XXPAGE
Denominazione (nome): "Dimensioni_pagina_Ajax".
Il simbolo può essere utilizzato opzionalmente. Se non si utilizza questo simbolo, il browser visualizza l'intera superficie della pagina visu.
Si consiglia di utilizzare un piccolo simbolo quadrato. Il vertice superiore sinistro del simbolo definisce le dimensioni della pagina. Le dimensioni e il colore del simbolo XXPAGE sono irrilevanti perché il simbolo si trova all'esterno della superficie di visualizzazione definita.
2.3.4. Dimensioni delle maschere e superficie visu
La maschera più grande HTML acclusa all'esempio di progetto è larga
331 pixel ed alta 240 pixel.
Se mediante il simbolo XXPAGE si definiscono dimensioni della superficie di visualizzazione minori delle dimensioni delle maschere HTML, queste ultime non possono essere visualizzate completamente.
Se mediante il simbolo XXPAGE si definiscono dimensioni della superficie di visualizzazione minori delle dimensioni delle maschere HTML, queste ultime non possono essere visualizzate completamente.
2.3.5. Pagina pop-up
L'HomeServer AjaxVisu offre la possibilità di pagine di
visualizzazione PopUp.
Con il simbolo XXPOPUP è possibile collocare una pagina di visualizzazione sopra la pagina di visualizzazione richiamante (PopUp). Mettendo questo simbolo in una pagina di visualizzazione, si definisce il vertice inferiore destro e contemporaneamente questa pagina come PopUp. Tutte le informazioni esterne alla superficie limitata non vengono visualizzate. Quando viene richiamata, la pagina viene centrata sopra la pagina esistente.
Fig. 2.4: Creazione di un simbolo per un PopUp.

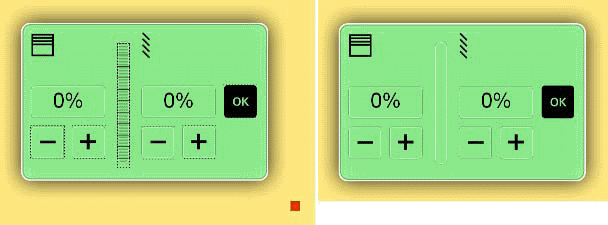

A sinistra: bozza di pagina PopUp. A destra: PopUp richiamato nella visualizzazione
Creare il simbolo come descritto sopra:
ID immagine: XXPOPUP
Denominazione (nome): "Ajax_PopUp".
Si consiglia di utilizzare un piccolo simbolo quadrato. Il vertice superiore sinistro del simbolo definisce le dimensioni della pagina.
Si consiglia inoltre di circondare la pagina PopUp con una cornice trasparente per rendere invisibile il bordo intorno al PopUp.
Da una pagina pop-up si può richiamare una maschera (ad esempio 'Archivio messaggi'); non è possibile richiamare un'ulteriore pagina visu o pop-up all'interno di una pagina pop-up.
Per questo su ogni pagina pop-up è necessario definire un elemento di navigazione (ad esempio: "Navigazione: indietro" o "Navigazione: punto di partenza"). Nella figura a sinistra (vedere figura 2.4) si vede il pop-up futuro insieme al piccolo simbolo XXPOPUP rosso che delimita la superficie da rappresentare. A destra è riportato il risultato poi visibile come pop-up nell'HomeServer AjaxVisu.
Con una pagina PopUp si possono realizzare, ad esempio, PopUp specifici dell'apparecchio, ad esempio un PopUp per il controllo veneziane.
Con il simbolo XXPOPUP è possibile collocare una pagina di visualizzazione sopra la pagina di visualizzazione richiamante (PopUp). Mettendo questo simbolo in una pagina di visualizzazione, si definisce il vertice inferiore destro e contemporaneamente questa pagina come PopUp. Tutte le informazioni esterne alla superficie limitata non vengono visualizzate. Quando viene richiamata, la pagina viene centrata sopra la pagina esistente.
Fig. 2.4: Creazione di un simbolo per un PopUp.
A sinistra: bozza di pagina PopUp. A destra: PopUp richiamato nella visualizzazione
Creare il simbolo come descritto sopra:
ID immagine: XXPOPUP
Denominazione (nome): "Ajax_PopUp".
Si consiglia di utilizzare un piccolo simbolo quadrato. Il vertice superiore sinistro del simbolo definisce le dimensioni della pagina.
Si consiglia inoltre di circondare la pagina PopUp con una cornice trasparente per rendere invisibile il bordo intorno al PopUp.
Da una pagina pop-up si può richiamare una maschera (ad esempio 'Archivio messaggi'); non è possibile richiamare un'ulteriore pagina visu o pop-up all'interno di una pagina pop-up.
Per questo su ogni pagina pop-up è necessario definire un elemento di navigazione (ad esempio: "Navigazione: indietro" o "Navigazione: punto di partenza"). Nella figura a sinistra (vedere figura 2.4) si vede il pop-up futuro insieme al piccolo simbolo XXPOPUP rosso che delimita la superficie da rappresentare. A destra è riportato il risultato poi visibile come pop-up nell'HomeServer AjaxVisu.
Con una pagina PopUp si possono realizzare, ad esempio, PopUp specifici dell'apparecchio, ad esempio un PopUp per il controllo veneziane.
2.4. File di avvio
Vi sono tre file di inizio:
- startgast.htm
- start2.htm (variante di startgast.htm)
- start3.htm (alternativa a startgast.htm con diversa tecnologia Touch)

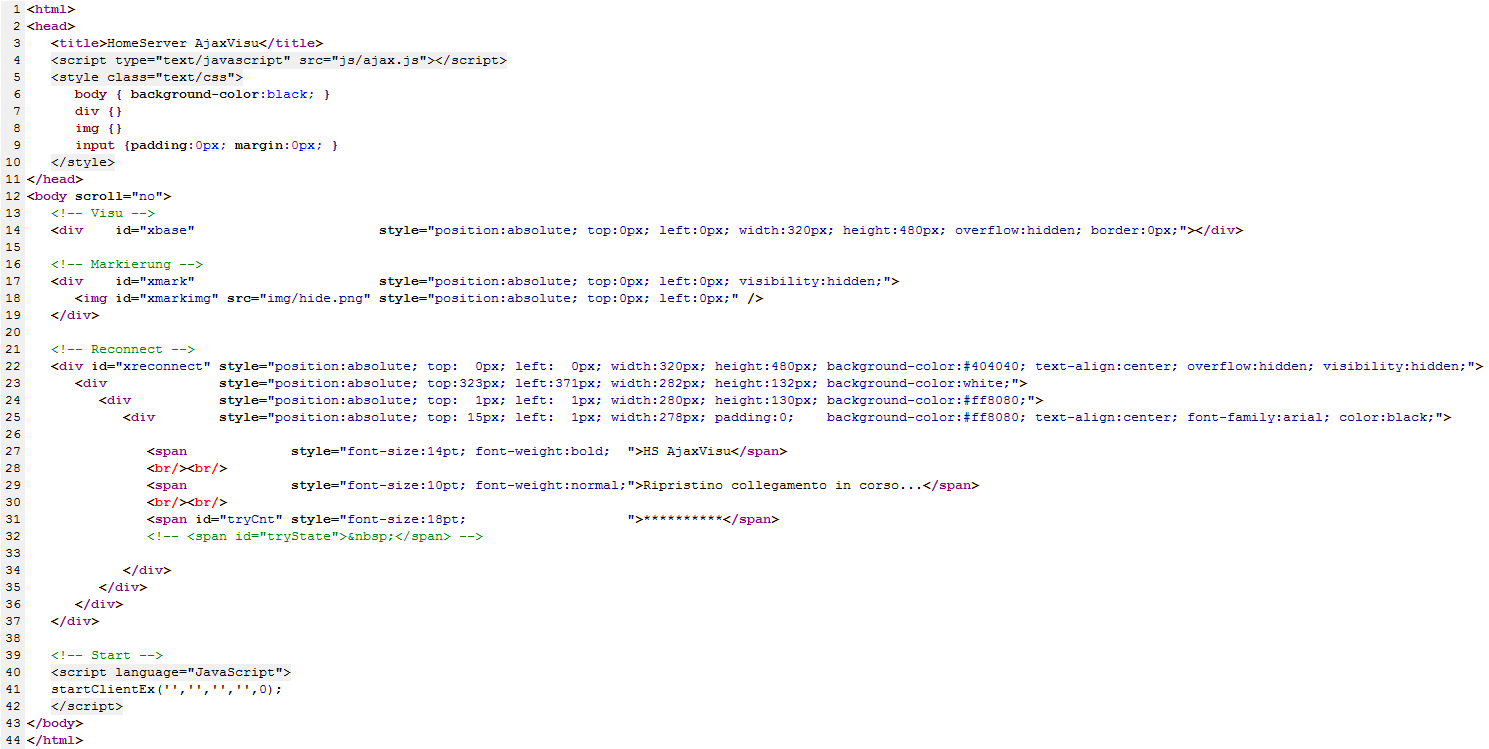

Listing del codice sull'esempio del file startgast.htm (vedere: la
directory Expert, in /hsupload/hsav-gira_it/):
Spiegazioni
Le spiegazioni fanno riferimento alle possibilità di impostazione in questo
file. Si presuppone che i comandi HTML standard siano noti.
| riga | Spiegazione |
|---|---|
| 3 | Titolo della pagina o titolo della scheda nel browser. |
| 5 - 10 | Impostazioni CSS per maschere di login e reconnect. |
| 6 | Impostazioni dello sfondo. Attuale: colore. |
| 14 | <div> "xbase". Questo container comprende l'intera visu. |
| 17 - 19 | <div> "xmark" con img "xmarkimg". L'immagine qui registrata (img/hide.png) è necessaria per la visualizzazione clic. |
| 22 | <div> "xreconnect". Container per la maschera di visualizzazione reconnect. |
| 23 - 36 | Questo <div> definisce la casella dei messaggi nella maschera di
visualizzazione reconnect. Lo <span> con gli ID "tryCnt" e "tryState" deve essere presente altrimenti si può lavorare qui liberamente con HTML. |
| 40 - 42 | Il client viene avviato tramite JavaScript. Alcune cose sono impostabili: |
| 41 | Richiamo del client. In questa riga startgast.htm differisce da start2.htm. Vedere anche i capitoli seguenti. |
2.5. Avvio della visu
L'HomeServer AjaxVisu si avvia richiamando il file startgast.htm in un
browser Internet:
"https://IP_des_HS/FS/opt/hsav-gira_it/startgast.htm”
Esistono tre varianti di richiamo che si possono anche combinare tra loro:
I parametri possibili per le varianti di richiamo A e B sono i seguenti (fra parentesi l'abbreviazione
per il richiamo di variante B):
"https://IP_des_HS/FS/opt/hsav-gira_it/startgast.htm”
Esistono tre varianti di richiamo che si possono anche combinare tra loro:
- Modifica dello startgast.htm in dotazione inserendo i dati in modo fisso.
- Utilizzo di parametri che si aggiungono al momento del richiamo nel browser
- Né A. né B.
Avvertenza: il nome del file di inizio può essere assegnato a
piacere.
Il nome del file di inizio (startgast.htm) può essere ovviamente
assegnato a piacere. Si raccomanda tuttavia di mantenere l'estensione del
file (.htm) e di non utilizzare spazi.
- User (user)
- Password (pw)
- Abbreviazione del design (cl)
- Tempo di refresh (ref)
- Comportamento di login' (non possibile per la variante B)
2.5.1. Variante di richiamo A
Se si utilizza la variante A, i parametri devono essere specificati
mettendoli fra virgolette semplici e separandoli tra loro con una virgola. Riga 41 nel
listing del codice.
Ecco un esempio di variante di richiamo A con parametri fissi registrati nella riga 41:
startClientEx('admin','Alpha.123','D1024V','R1',1);
Se tutte le indicazioni sono corrette, l'HomeServer AjaxVisu si avvia con la pagina visu definita. In caso contrario viene richiamata la maschera di login.
Ecco un esempio di variante di richiamo A con parametri fissi registrati nella riga 41:
startClientEx('admin','Alpha.123','D1024V','R1',1);
Se tutte le indicazioni sono corrette, l'HomeServer AjaxVisu si avvia con la pagina visu definita. In caso contrario viene richiamata la maschera di login.
Avvertenza: 5° parametro.
Il 5° parametro può essere modificato
solo qui, non esiste come parametro di richiamo.
Avvertenza: i parametri fissi vengono sovrascritti.
I parametri fissi vengono sovrascritti dai parametri di richiamo
(variante B).
2.5.2. Variante di richiamo B
Se si utilizza la variante B, al nome del file viene aggiunto un punto
interrogativo (?) seguito dai singoli parametri (con abbreviazioni) separati dal carattere
&. Ecco un esempio di variante di richiamo B con parametri di richiamo:
https://192.168.0.51/opt/hsav-gira_it/startgast.htm?pw=admin&user=admin&cl=D1024V&ref=R1
Se tutte le indicazioni sono corrette, l'HomeServer AjaxVisu si avvia con la pagina visu definita, altrimenti viene richiamata la maschera di login.
https://192.168.0.51/opt/hsav-gira_it/startgast.htm?pw=admin&user=admin&cl=D1024V&ref=R1
Se tutte le indicazioni sono corrette, l'HomeServer AjaxVisu si avvia con la pagina visu definita, altrimenti viene richiamata la maschera di login.
Avvertenza: 5° parametro.
Il 5° parametro non può essere
modificato in questo punto, non esiste come parametro di richiamo.
Avvertenza: i parametri fissi vengono sovrascritti.
I parametri fissi (variante A) vengono sovrascritti dai parametri
di richiamo.
2.5.3. Variante di richiamo C
Se si utilizza la variante C, viene usato il file startgast.htm,
come descritto nel capitolo File di avvio, e al richiamo non
viene aggiunto alcun parametro.
L'HomeServer AjaxVisu si avvia con la maschera di login.
L'HomeServer AjaxVisu si avvia con la maschera di login.
2.5.4. Variante mista
Le diverse varianti possono essere anche combinate. Se, ad esempio, nel
file di avvio si fissano solo il design e l'intervallo di refresh, come parametri di
richiamo si possono specificare l'utente e/o la password.
È anche possibile fissare tutti i dati come descritto nella variante A. Se ora si specificano altri singoli (o tutti i) parametri come parametri di richiamo, quelli fissi vengono sovrascritti dai parametri di richiamo.
Dopo aver indicato tutti i parametri nell'una o nell'altra forma, l'HomeServer AjaxVisu si avvia con la pagina definita. In caso contrario viene richiamata la maschera di login che visualizza tutti i campi noti (tranne la password) già compilati.
È anche possibile fissare tutti i dati come descritto nella variante A. Se ora si specificano altri singoli (o tutti i) parametri come parametri di richiamo, quelli fissi vengono sovrascritti dai parametri di richiamo.
Dopo aver indicato tutti i parametri nell'una o nell'altra forma, l'HomeServer AjaxVisu si avvia con la pagina definita. In caso contrario viene richiamata la maschera di login che visualizza tutti i campi noti (tranne la password) già compilati.
2.5.5. Cookie
Se non tutti i parametri vengono fissati come descritto nella variante A,
le immissioni vengono salvate dal login ed al richiamo successivo della maschera di login
i campi vengono ricompilati automaticamente con questi dati.
Avvertenza: sovrascrittura di parametri.
I parametri fissi sovrascrivono i parametri salvati in questo modo.
I parametri di richiamo sovrascrivono a loro volta i parametri fissi.
2.5.6. Sicurezza
Poiché nella variante A i dati di login vengono salvati senza essere
codificati, consigliamo di utilizzare questa variante solo per utenti che hanno un'autorizzazione
all'accesso esclusivamente interna. In caso contrario non si può escludere che
qualcuno si procuri l'accesso a questo file e manipoli i dati.
In generale si consiglia di non fissare nel file di avvio almeno la password, in modo che non venga salvata in aree non protette ma venga richiesta a ogni login e a ogni reconnect.
In generale si consiglia di non fissare nel file di avvio almeno la password, in modo che non venga salvata in aree non protette ma venga richiesta a ogni login e a ogni reconnect.
2.5.7. QuadClient
Alla persona che esegue la messa in servizio è consigliabile di utilizzare
la variante B.
Nel QuadConfig una voce viene strutturata nell'"URL della barra di navigazione" in modo da memorizzarvi un URL con parametri di richiamo (come descritto nella variante B). In questo modo, il file di avvio non contiene dati critici e l'utente del QuadClient può effettuare così il login nella visu senza ulteriori procedure di login.
Nel QuadConfig una voce viene strutturata nell'"URL della barra di navigazione" in modo da memorizzarvi un URL con parametri di richiamo (come descritto nella variante B). In questo modo, il file di avvio non contiene dati critici e l'utente del QuadClient può effettuare così il login nella visu senza ulteriori procedure di login.
2.5.8. Reconnect e refresh
In caso di interruzione della connessione con HS/FS, ad esempio a causa del
riavvio di HS/FS, si apre una finestra di informazione colorata di rosso dal titolo "HomeServer
AjaxVisu" contenente l'avviso che si sta tentando di ripristinare la connessione
interrotta. Questo tentativo di reconnect si ripete ad intervalli definiti dal tempo di
refresh.
Nella finestra di informazione compare una serie di asterischi, ognuno dei quali indica un tentativo di reconnect già effettuato.
Appena la connessione viene ripristinata, la finestra di informazione scompare.
Poi si è di nuovo nella pagina attiva immediatamente prima dell'interruzione della connessione.
Eccezione: pagine PopUp. Ci si trova di nuovo nella pagina da cui era stata richiamata la pagina pop-up.
Nella finestra di informazione compare una serie di asterischi, ognuno dei quali indica un tentativo di reconnect già effettuato.
Appena la connessione viene ripristinata, la finestra di informazione scompare.
Poi si è di nuovo nella pagina attiva immediatamente prima dell'interruzione della connessione.
Eccezione: pagine PopUp. Ci si trova di nuovo nella pagina da cui era stata richiamata la pagina pop-up.
2.6. Maschera di login, campi
La maschera di login contiene i campi ed i pulsanti seguenti.
I dati vengono creati nel software Expert.
Esempio tratto dal file di avvio: startClientEx('admin','Alpha.123','D1024V','R1',1);
I dati vengono creati nel software Expert.
Esempio tratto dal file di avvio: startClientEx('admin','Alpha.123','D1024V','R1',1);
Attenzione: regole per il nome utente e la password
Per il nome utente e la password attenersi alla regole riportate nella
guida online del software Expert.
2.6.1. Nome utente
Campo di immissione, nell'esempio admin
Nome utente per effettuare il login nell'HomeServer o nel Facility Server.
A questo utente viene correlata la pagina iniziale nella visualizzazione.
Nome utente per effettuare il login nell'HomeServer o nel Facility Server.
A questo utente viene correlata la pagina iniziale nella visualizzazione.
2.6.2. Password
Campo di immissione, nell'esempio Alpha.123
Password per effettuare il login nell'HomeServer o nel Facility Server.
Password per effettuare il login nell'HomeServer o nel Facility Server.
2.6.3. Design
Campo di immissione (sigla), nell'esempio D1024V
Indica il design o la pagina iniziale visu da visualizzare. Non ha nessun'altra influenza sull'HomeServer AjaxVisu.
Indica il design o la pagina iniziale visu da visualizzare. Non ha nessun'altra influenza sull'HomeServer AjaxVisu.
2.6.4. Tempo di refresh
Campo di immissione (sigla), nell'esempio R1
Effettuando una modifica tramite un elemento nella visu, per esempio accendendo una luce, viene eseguito un refresh automatico della pagina a intervalli che si raddoppiano ogni volta (viene rilevato lo stato dell'oggetto in questione e visualizzato nella visu).
Ciò avviene fino al termine del periodo di tempo specificato mediante il tempo di refresh nell'Expert HS/FS.
Esempio:
per il tempo di refresh sono specificati 5 minuti (= 300 secondi). In questo caso dopo 2, 4, 8, 16, 32, 64, 128 e 256 viene eseguito un refresh automatico.
Effettuando una modifica tramite un elemento nella visu, per esempio accendendo una luce, viene eseguito un refresh automatico della pagina a intervalli che si raddoppiano ogni volta (viene rilevato lo stato dell'oggetto in questione e visualizzato nella visu).
Ciò avviene fino al termine del periodo di tempo specificato mediante il tempo di refresh nell'Expert HS/FS.
Esempio:
per il tempo di refresh sono specificati 5 minuti (= 300 secondi). In questo caso dopo 2, 4, 8, 16, 32, 64, 128 e 256 viene eseguito un refresh automatico.
2.6.5. Salvataggio dei dati
Casella di controllo.
Attivando questa casella di controllo, il nome di utente e la password ed anche tutte le altre impostazioni vengono salvati nell'apparecchio sotto forma di cookie
Attivando questa casella di controllo, il nome di utente e la password ed anche tutte le altre impostazioni vengono salvati nell'apparecchio sotto forma di cookie
2.6.6. Login
Pulsante.
Cliccando questo pulsante si esegue il login nell'HomeServer o nel FacilityServer con i dati immessi in precedenza e, se la procedura di login riesce, si avvia la visualizzazione.
Cliccando questo pulsante si esegue il login nell'HomeServer o nel FacilityServer con i dati immessi in precedenza e, se la procedura di login riesce, si avvia la visualizzazione.
2.6.7. 5° parametro
Nel file startgast.htm c'è anche un altro parametro che,
tuttavia, non influisce sui campi di immissione della maschera di login.
Se si è verificata un'interruzione della connessione, una volta ristabilito il collegamento...
Se si è verificata un'interruzione della connessione, una volta ristabilito il collegamento...
- ... con '0' viene visualizzata la pagina iniziale della visu
- ... con '1' compare la pagina visualizzata per ultima prima dell'interruzione.
2.7. File installati
Nel seguito vengono descritti i file dell'HomeServer AjaxVisu. Con qualche
conoscenza di HTML è possibile adattare questi file alle proprie esigenze (colori, ecc.). I
file installati sono raggruppati in diverse rubriche, ognuna delle quali si trova in una
directory dedicata. Rubriche:
- File grafici, vedere il capitolo File grafici.
- File Javascript, vedere il capitolo File Javascript.
- File HTML, vedere il capitolo File HTML.
2.8. File grafici
I file grafici si trovano nella sottocartella img della cartella hsav-gira_it.
I file consentono o impediscono o anche solo visualizzano certe azioni (ad esempio clic).
Si dilatano e si restringono in direzione orizzontale e verticale a seconda
della superficie necessaria.
i file grafici descritti nel seguito possono essere sostituiti dall'utente se quelli presenti nell'esempio di progetto non sono graditi. Non basta solo cancellari, bensì deve essere sempre presente un file con lo stesso nome.
i file grafici descritti nel seguito possono essere sostituiti dall'utente se quelli presenti nell'esempio di progetto non sono graditi. Non basta solo cancellari, bensì deve essere sempre presente un file con lo stesso nome.
2.8.1. File ".png" trasparenti
Le versioni di Internet Explorer precedenti alla versione 7 non supportano
file grafici trasparenti di tipo ".png".
Solo a partire dall'Internet Explorer di versione 7 questi file grafici vengono rappresentati correttamente.
Solo a partire dall'Internet Explorer di versione 7 questi file grafici vengono rappresentati correttamente.
2.8.2. Superficie di azione per pulsanti (trasparente)
Nome: Ax0.gif
Superficie trasparente, ovvero è incolore e quindi trasparente al 100%.
Questo file viene utilizzato per essere sovrapposto a tutti gli elementi visu definiti come cliccabili. Trasforma i puri elementi grafici in pulsanti attivabili tramite clic.
Superficie trasparente, ovvero è incolore e quindi trasparente al 100%.
Questo file viene utilizzato per essere sovrapposto a tutti gli elementi visu definiti come cliccabili. Trasforma i puri elementi grafici in pulsanti attivabili tramite clic.
2.8.3. Visualizzazione clic (superficie rossa)
Nome: Hide.png
Superficie rossa, trasparente solo in parte, ovvero non completamente trasparente.
Questo file viene utilizzato per essere sovrapposto a un elemento visu per breve tempo dopo che l'utente vi ha fatto clic. Ciò serve a rendere visibile il clic all'utente. Dopo uno o due secondi la superficie rossa scompare di nuovo. Ciò avviene tuttavia solo nella visualizzazione e non nelle maschere. Vedere anche il capitolo File di avvio.
Superficie rossa, trasparente solo in parte, ovvero non completamente trasparente.
Questo file viene utilizzato per essere sovrapposto a un elemento visu per breve tempo dopo che l'utente vi ha fatto clic. Ciò serve a rendere visibile il clic all'utente. Dopo uno o due secondi la superficie rossa scompare di nuovo. Ciò avviene tuttavia solo nella visualizzazione e non nelle maschere. Vedere anche il capitolo File di avvio.
2.8.4. Pulsanti inattivi (superficie bianca)
Nome: Hide2.png
Superficie bianca, trasparente solo in parte, ovvero non completamente trasparente.
Questo file viene utilizzato, ad esempio, sia per visualizzare i pulsanti inattivi nelle maschere sia per rendere i pulsanti inattivi al clic.
Superficie bianca, trasparente solo in parte, ovvero non completamente trasparente.
Questo file viene utilizzato, ad esempio, sia per visualizzare i pulsanti inattivi nelle maschere sia per rendere i pulsanti inattivi al clic.
2.8.5. Nessun clic sullo sfondo per maschere (sfondo grigio)
Nome: Hide3.png
Sfondo (grigio) a schermo intero che compare quando viene richiamata una maschera di sistema (ad es. timer universale, immissione di valori, ecc.). In questo modo si evitano clic sullo sfondo.
Sfondo (grigio) a schermo intero che compare quando viene richiamata una maschera di sistema (ad es. timer universale, immissione di valori, ecc.). In questo modo si evitano clic sullo sfondo.
2.8.6. Nessun clic sullo sfondo per pop-up (sfondo grigio)
Nome: Hide4.png
Sfondo (grigio) a schermo intero che compare quando si richiama una pagina visu pop-up. In questo modo si evitano clic sullo sfondo.
Sfondo (grigio) a schermo intero che compare quando si richiama una pagina visu pop-up. In questo modo si evitano clic sullo sfondo.
2.8.7. Creazioni di sfondi semitrasparenti
Con il programma Paint.NET (freeware della Microsoft) si possono creare
sfondi semitrasparenti per la visualizzazione. A tal fine procedere nel modo seguente:
- Creare una nuova immagine (vuota)
- Evidenziare tutto e cancellare: Ctrl + A, Canc
- Nella finestra "Colori" selezionare un colore
- Con lo strumento "Secchio" colorare tutto completamente
- Nella finestra "Livelli" cliccare il pulsante "Proprietà" (sul bordo inferiore destro della finestra)
- Nella finestra che ora si apre impostare il potere di copertura come desiderato
2.9. File Javascript
I file JavaScript si trovano nella sottocartella js della cartella hsav-gira_it.
I file servono a "dar vita" ai file HTML. Questi file contengono il
codice di programma che, ad esempio, fa di un pulsante disegnato o della superficie
trasparente sovrapposta un pulsante che reagisce al clic.
Il file attualmente utilizzato si chiama ajax.js.
Il file attualmente utilizzato si chiama ajax.js.
2.10. File HTML
I file HTML si trovano nella sottocartella tpl della cartella hsav-gira_it.
Questi file definiscono l'aspetto delle maschere visu predefinite. In tal
modo l'integratore di sistema può effettuare propri adattamenti al design delle maschere.
Avvertenza: possibilità di immissione cambiata.
Le maschere diagramma e videocamera non sono (più) necessarie nell'HomeServer
AjaxVisu, in quanto si può ottenere lo stesso ed anche di più e con maggior ampiezza
di variazione tramite l'integrazione nella superficie di visualizzazione.
Avvertenza: possibilità di immissione cambiata.
Alcune maschere del timer universale non sono più necessarie nell'HomeServer
AjaxVisu, in quanto l'handling è cambiato rispetto alla rappresentazione
standard. La funzionalità è tuttavia rimasta completamente.
